Что нового?

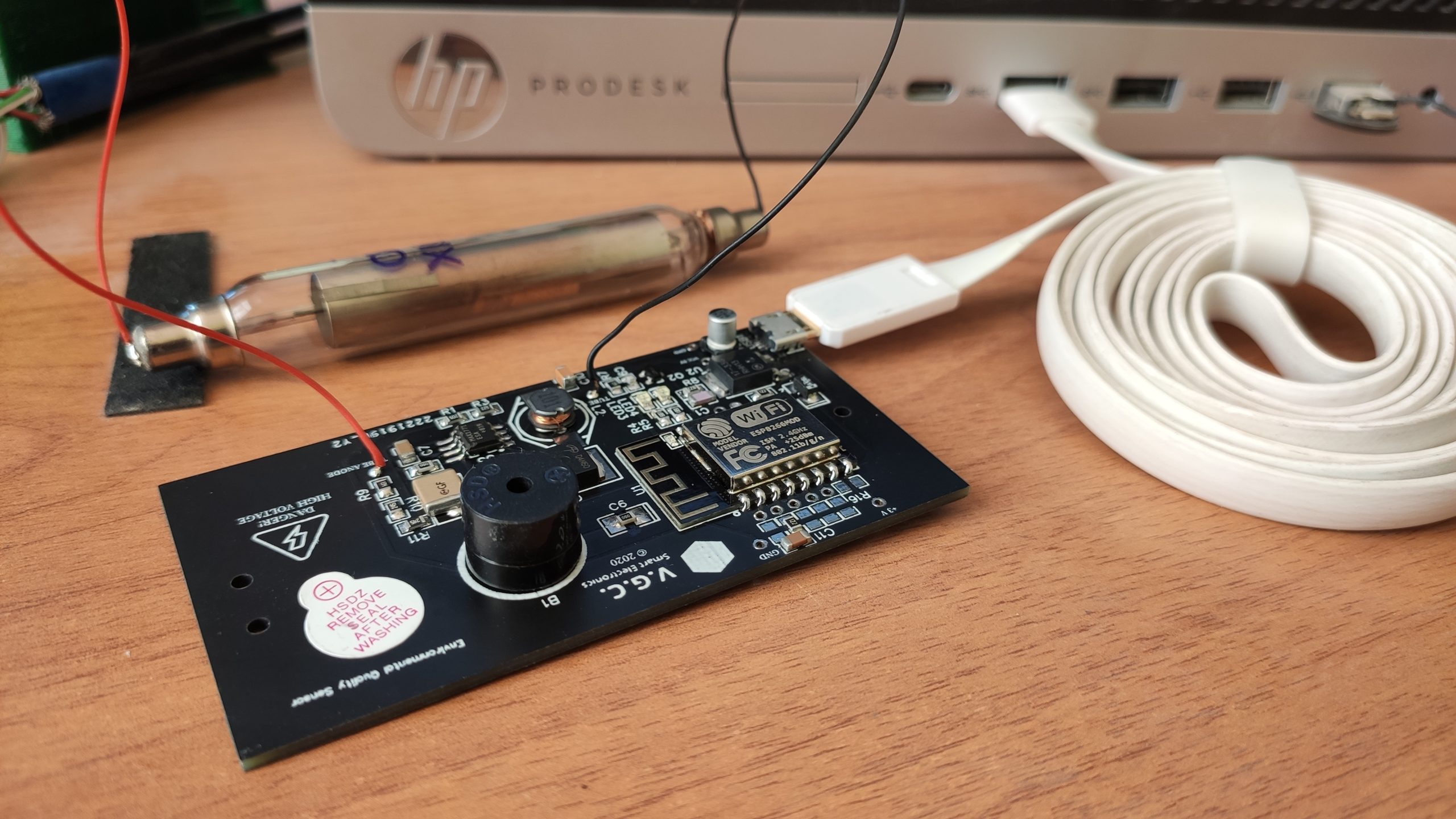

Разработан новый дизайн печатной платы «Системы мониторинга качества среды». Выполнена оптимизация размещения компонентов платы, теперь элементы расположены более рационально, что позволило добиться сокращения размеров платы, а черный цвет платы делает её более стильной и футуристичной.

Не забыли и о расширении функциональности платы, на плате присутствуют контактные площадки для подключения дополнительных датчиков.

Это история о том, как небольшое устройство, которое мы разработали, может изменить качество жизни человека в современных условиях обитания.

Сперва появилась идея... Я задался вопросом, почему в зимний период ухудшается самочувствие человека и решил провести небольшой эксперимент. Суть эксперимента была простая — поддерживать нормальные параметры своей «среды обитания».

Все должно быть в норме. Первый контролируемый параметр: относительная влажность воздуха.

Какая норма влажности в квартире указана в официальных источниках? Строительные нормы для России прописаны в межгосударственном ГОСТе 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещении».
Согласно этому документу, оптимальной относительной влажностью в холодное время года считается 30-45%, а в теплое – 30-60%. Указаны в ГОСТе и предельные показатели: зимой, по мнению авторов, она не должна превышать 60%, а летом – 65%. Тем не менее физиологи рекомендуют поддерживать влажность в квартире на уровне 40-60% вне зависимости от времени года.

Второй контролируемый параметр качество воздуха. В процессе своей жизнедеятельности человек выделяет в окружающую атмосферу углекислый газ (СO2), а также бытовая деятельность человека может вызвать значительное повышение уровня летучих органических веществ VOC (volatile organic compounds) (ЛОВ-rus).

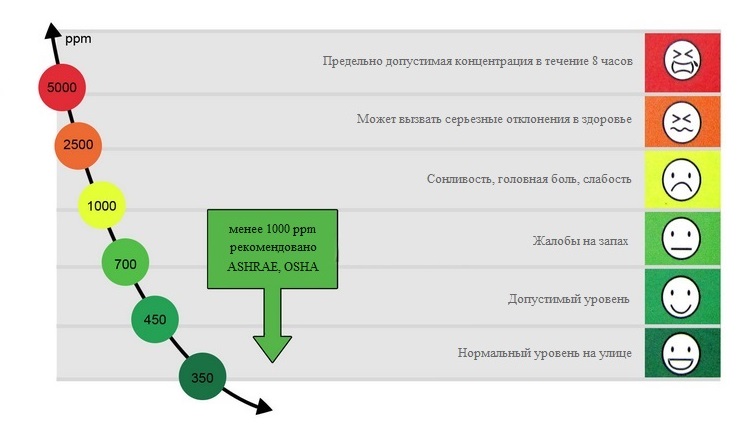

Уровни CO2:

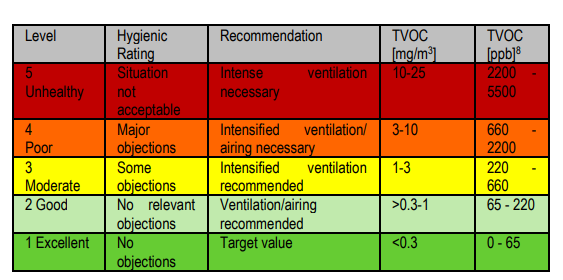

Уровни TVOC:

В итоге, для мониторинга качества воздуха, будем следить за уровнем CO2(ppm) и TVOC(ppb).

Как будем действовать? В ходе эксперимента, мои действия были просты: 1-собран прототип устройства для отслеживания необходимых параметров, 2-при превышении уровней загрязнения воздуха — проветриваю помещение. 3- поддержку влажности воздуха доверил моей системе «умного дома», которая получала информацию сдатчика влажности и, при необходимости, включала ультразвуковой увлажнитель воздуха.

Результатом доволен. Входе проведенного эксперимента, который длился месяц, оказалось, что очень важно следить за состоянием окружающего микроклимата и качества воздуха. При поддержании нормальных значений, улучшилось самочувствие, интеллектуальная продуктивность, снизилась утомляемость, а при поддержании нормальных значений относительной влажности воздуха, значительно улучшилось состояние кожи, в зимний период она страдает в первую очередь от низкой влажности воздуха.

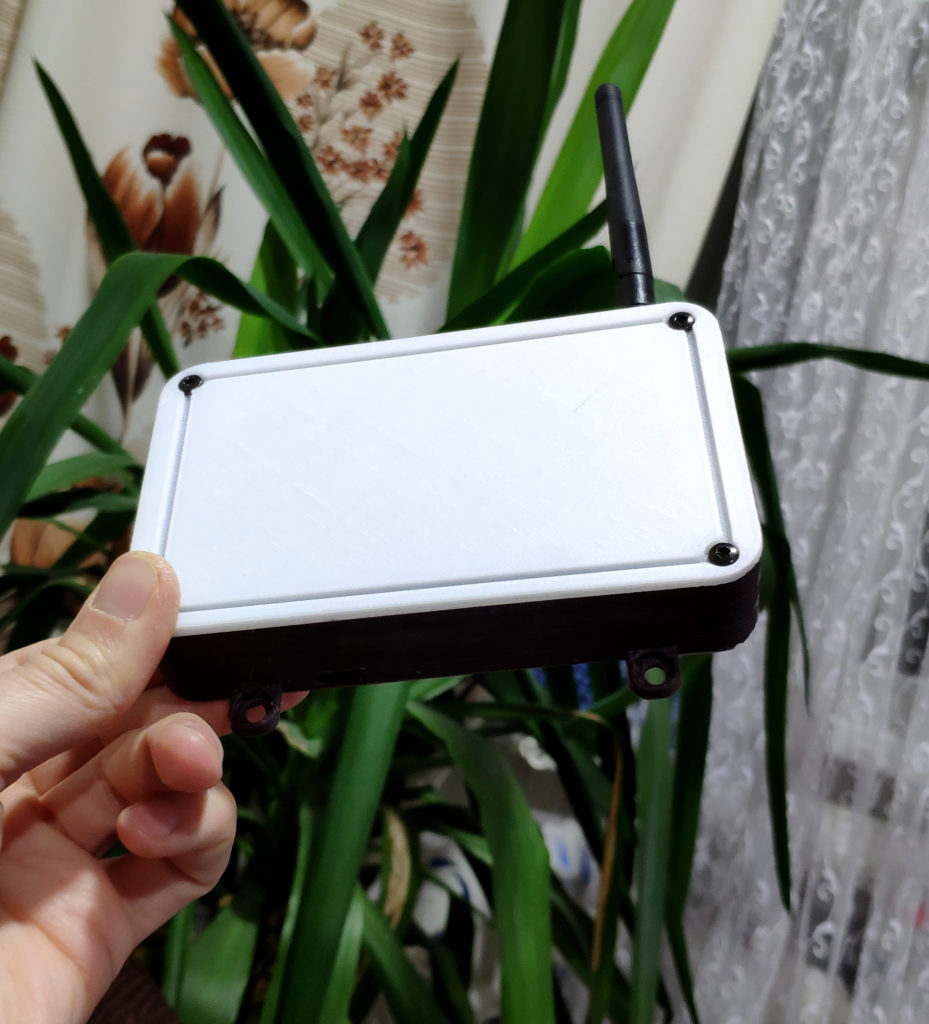

Что дальше? Мониторинг приносит пользу, с этой мыслью была спроектирована финальная версия устройства мониторинга качества среды, добавлены дополнительные датчики, написано мобильное приложение для настройки и отображения данных.

Что же получилось? Приведу основные возможности устройства:

Измеряемые параметры: CO2-ppm, TVOC -ppb, Атмосферное давление -mmHg, Температура воздуха— °C, Относительная влажность воздуха — %RH, Фоновая радиация — uR/h.

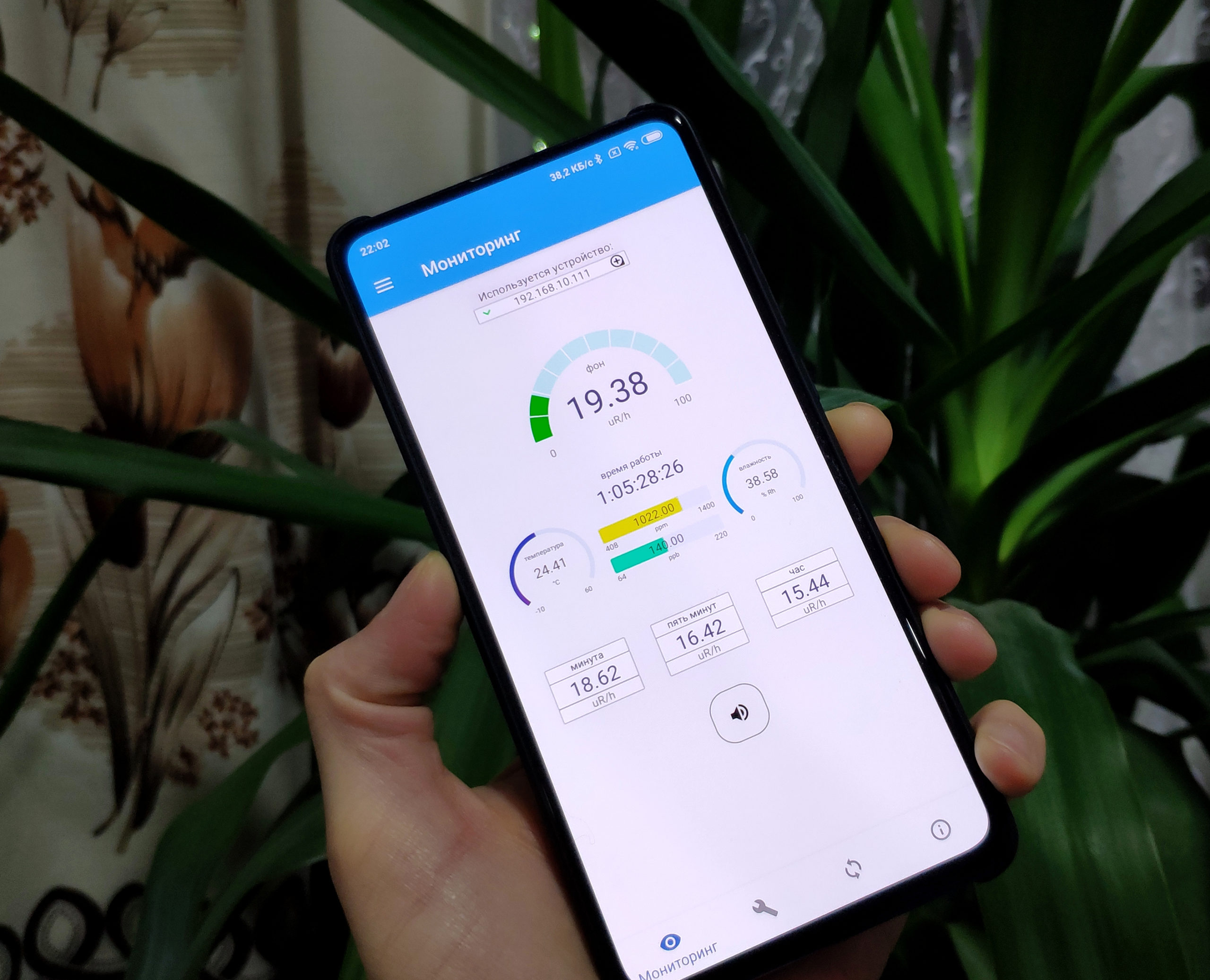

Устройство мониторинга качества среды имеет возможность интеграции в систему умный дом по нескольким протоколам, MQTT, TCP, отправка данных методом POST. Настройка выполняется через собственное Android приложение, подключение в сети выполняется беспроводным способом по Wi-Fi. Устройство питается от стандартного micro USB разъема. Имеется функция обновления прошивки FOTA.
